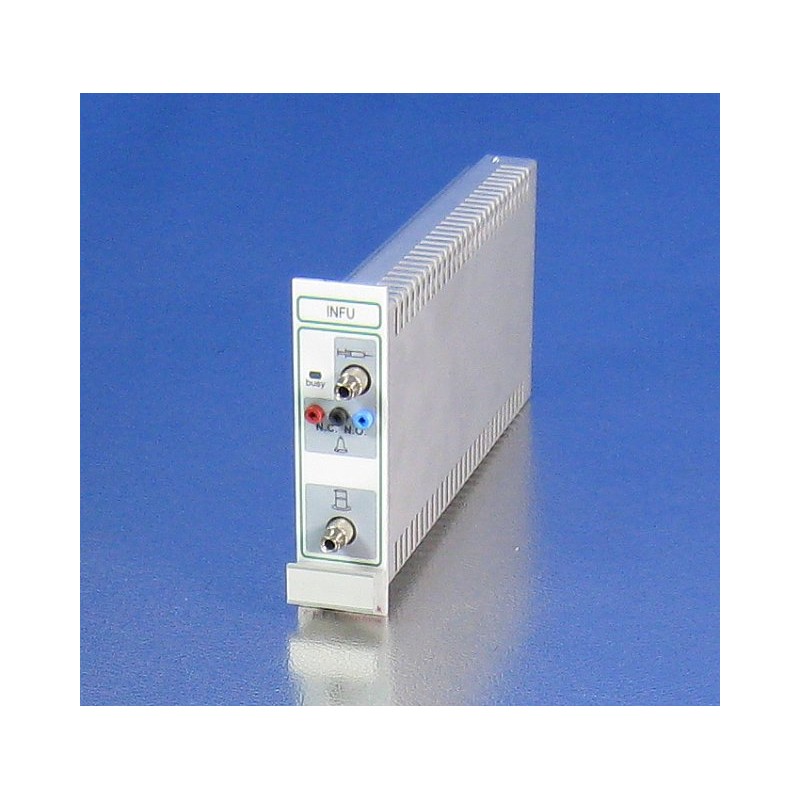

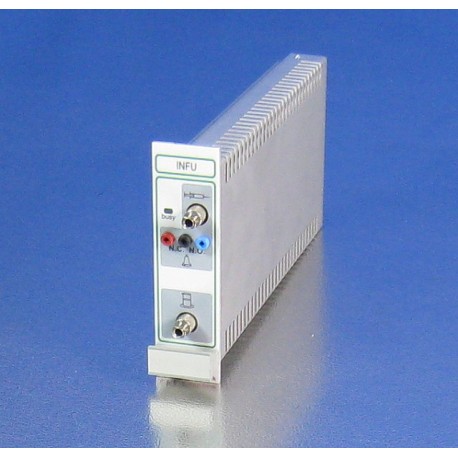

Analisador de Bomba de Infusão (INFU)

Módulo de Provas GS para testes de bombas de infusão

     para bombas peristálticas e seringas
     processo de medição automática com o software PC
     Impressão e Bolusvolumenmessung
     integrada Schwesternrufüberprüfung
     Medir as taxas de produção extremamente baixas desde 0,1 mL / h

Descrição da função:
O GS Testing INFI é usado para testes funcionais
As bombas de infusão, tais como bombas de seringa,
Bombas de roletes, bombas peristálticas
etc. O teste com este módulo plug-in
é uma unidade de base GS-X e de um software de computador
à frente. As curvas de sinal
ser representado graficamente. a medida
Os valores são exibidos e pode ser armazenada em protocolos de medição ser.
Os parâmetros medidos são:
Taxa de fluxo (volumétrica) atalho
pílula grande
Função de Schwesternrufkontakte
Medindo Medição princípio-Flow
O princípio de medição de Medição de Fluxo com base numa base volumétrica.
A partir dos intervalos de tempo para o enchimento da câmara de medição representa a taxa de entrega com um
Precisão de ± 1% na gama de 1- 1000 ml / h determinada. Depois de cada enchimento
Câmara de medição é uma nova aritmética
Significa exibida. Os corresponde tempo de medição
o na etapa de teste selecionado
introduzidos o tempo de medição

dados técnicos
precisão especificada de 1% de leitura
para garantir, deve, em bombas de seringa
A quantidade mínima de 5 ml e
Na bomba descontínua (bomba peristáltica
etc.) numa quantidade mínima de 25 ml
fluido de medição foram promovidos.
atalho
A determinação da pressão de corte
fechando a válvula de admissão, assim
estenose artificial é gerada.
Ao chegar o corte é de
a bomba de infusão e desencadeia um alarme
há uma maior promoção da fluido de infusão
parado.
Através da medição contínua da pressão de entrada
em teste INFI módulo é o
pressão máxima e mantido como ponto de corte
a bomba é determinado. Se a pressão de entrada
2,2 barra transversal, de modo
abre automaticamente as válvulas e o
A medição é abortada.
pílula grande
O volume de bolus é definida como a
volume de líquido do depois de atingir
Cut-off pressão e abrir a estenose
Válvula sai do tubo de infusão.
Este volume é imediatamente depois
Abrindo a estenose medido.

Faixa de medição: 0,1-0,99 ml / h ± 0,1 ml / h ou ± 2,5% do Messwert¹)
1-1000 ml / h ± 0,1 ml / h ou ± 1% de Messwert¹)
Abschaltdruckmessung: 0 - 2,2 bar ± 0,1 bar ou ± 1% da leitura (abertura de Stenoseventils)
Bolusvolumenmessung 0 a 5,0 ml
Exibição de saídas de alarme: contato fechado / aberto / não conectado
Faixa de temperatura de funcionamento: 5 - 40 ° C
O pacote inclui: luer lock-tubo / tampões de vedação / ficha para Schwesternrufbuchsen
