Cabo de Marcapasso externo - Medtronic 5433A Novo e Semi novo

Cabos de paciente Medtronic modelos 5433A e 5433V
Os cabos de paciente modelos 5433A e 5433V são projetados para conectar sistemas de eletrodos de estimulação atrial e ventricular ao marcapasso temporário Medtronic modelo 5388 para estimulação temporária
externa.
Os cabos de paciente modelos 5433A e 5433V têm pinos rebaixados, não expostos. Eles são reutilizáveis, fornecidos não esterilizados e devem ser esterilizados antes do uso, usando vapor (confiável até 25 ciclos de autoclave) ou óxido de etileno (consulte “Esterilização”

O conjunto do conector de eletrodo em uma extremidade de cada cabo aceita pinos de conectores de eletrodos de estimulação endocárdica ou miocárdica de 0,38 mm a 2,41 mm (0,015 polegada a 0,095 polegada) de diâmetro. O conector terminal na outra extremidade de cada cabo é projetado para acoplar com
o terminal de saída no marcapasso Modelo 5388.
Não exponha os cabos a temperaturas de armazenamento acima de 66°C (150°F) ou abaixo de -40°C (-40°F).

Os dois cabos são idênticos, exceto pela codificação de cores e marcações:

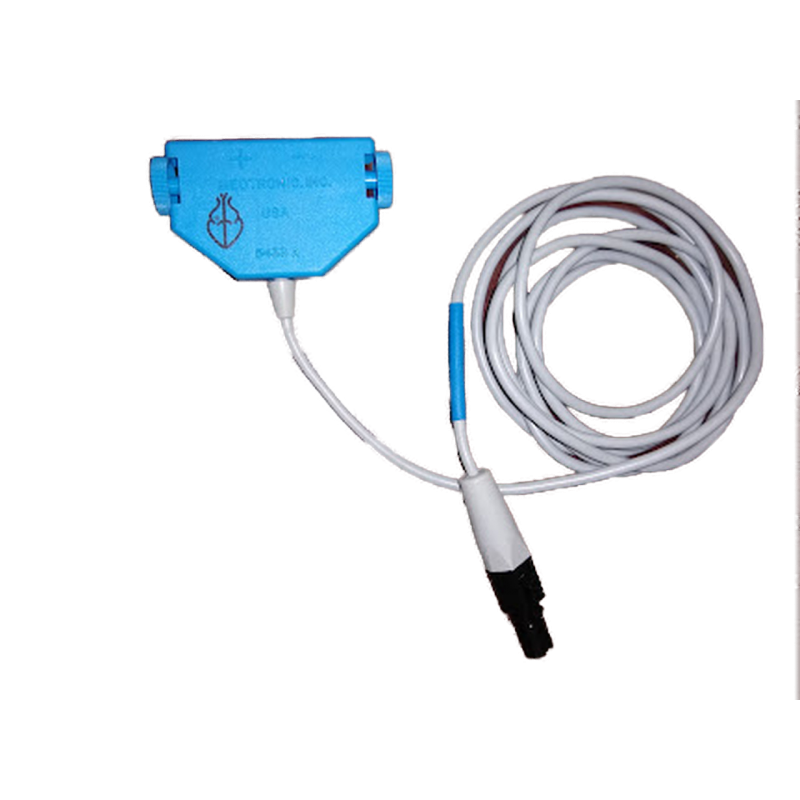

■ O Modelo 5433A, para uso atrial, tem um bloco conector azul e uma faixa azul ao redor do bloco de pinos terminais. Um lado do bloco conector carrega um símbolo que denota Uso Atrial (veja

■ O Modelo 5433V, para uso ventricular, tem um bloco conector branco e uma faixa branca. Um lado do bloco conector carrega um símbolo que denota Uso Ventricular (veja Figura 4-2.2).
