SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA

O Conjunto para Hidrocefalia de Baixo Perfil é um sistema de derivação ventricular utilizado no tratamento da hidrocefalia, permitindo a drenagem do excesso de líquido cefalorraquidiano (LCR) para outro local do corpo, como a cavidade peritoneal (derivação ventrículo-peritoneal) ou o átrio cardíaco (derivação ventrículo-atrial).

Principais Componentes do Conjunto

• Cateter ventricular – Inserido no ventrículo cerebral para coletar o LCR.
• Válvula de pressão controlada – Regula o fluxo do líquido para evitar drenagem excessiva ou insuficiente.
• Cateter distal – Conduz o LCR para a cavidade peritoneal, átrio cardíaco ou outro local de absorção.

Classificação por Faixa Etária e Pressão

1. Adulto e Infantil

 Baixa pressão – Indicado para pacientes com resistência elevada à drenagem.
 Média pressão – Uso mais comum, equilibrando drenagem adequada sem risco de colapso ventricular.
 Alta pressão – Para pacientes com maior risco de drenagem excessiva, evitando o esvaziamento rápido dos ventrículos.

2. Neonatal

 Baixa pressão – Para recém-nascidos com resistência elevada ao fluxo de LCR.
 Média pressão – Mais utilizada, equilibrando drenagem e segurança.
 Alta pressão – Usada em casos específicos para evitar drenagem excessiva e complicações.

MECANISMO SPHERA

Funcionamento Preciso

O mecanismo de funcionamento é composto por esfera e assento cônico de rubi e mola de aço inox. A perfeita adaptação entre esfera e assento permite definir com segurança as pressões de abertura e fechamento do sistema, proporcionando precisão no controle da pressão intracraniana.

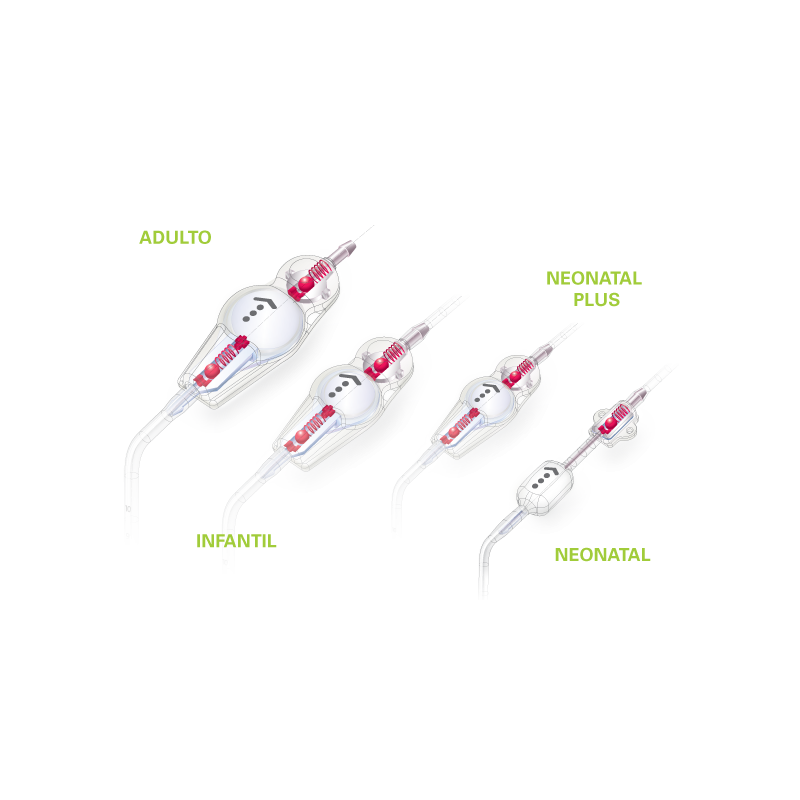

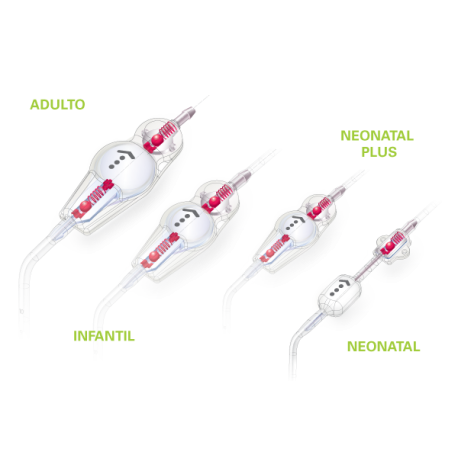

Os tamanhos Adulto, Infantil e Neonatal Plus apresentam duplo sistema de controle de pressão alojados nos conectores de entrada e saída. O modelo Neonatal aloja apenas um mecanismo de controle de pressão. Todos os tamanhos são fornecidos em quatro faixas de pressão: alta, média, baixa e extrabaixa, de modo a atender às necessidades individuais dos pacientes.
As indicações de fluxo e pressão impressas no corpo da válvula são radiopacas e permitem visualização em exames de imagem após o implante.

PRESSÃO / FLUXO



O gráfico abaixo apresenta valores médios.
Considerar uma faixa de tolerância de + 1,5 cmH2O.

CATETERES

Flexibidade e Radiopacidade

O sistema é composto por válvula acompanhada por cateter ventricular cerebral e cateter peritoneal. Estes são fabricados em silicone macio de grau médico transparente com filete radiopaco, que garante a visualização dos cateteres em exames de imagem.

A dureza do silicone utilizado para a fabricação dos cateteres foi dimensionada para permitir adequada flexibilidade e, ao mesmo tempo, evitar a ocorrência indesejada de acotovelamento no trajeto subcutâneo, que pode provocar obstrução ou diminuição do fluxo de drenagem. Para todos os tamanhos de válvula, o sistema pode ser fornecido em diferentes combinações de cateter peritoneal e ventricular com ou sem reservatório.

COMPONENTES

1

1. – Conector de entrada

2

1. – Corpo em silicone

3

1. – Câmara para bombeamento e punção

4

1. – Marcas radiopacas de pressão e sentido do fluxo

5

1. – Válvula de controle de pressão (esfera, assento e mola)

6

1. – Base em polisulfona

7

1. – Válvula de controle de pressão (esfera, assento e mola)

8

1. – Conector de saída

LEGENDA

Marcação radiopaca para indicação do fluxo e pressão

DIMENSÕES

TMMADM10223D – SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Adulto de média pressão –
TMMADB10223D – SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Adulto de baixa pressão –
TMMADA10223D -  SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Adulto de alta pressão –
TMMINA9023D –  SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Infantil de média pressão –
TMMINB9023D – SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Infantil de baixa pressão –
TMMINA9023D – SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Infantil de alta pressão –
TMMNPA9015D –SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA  Neonatal de alta pressão -
TMMNPB9015D - SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Neonatal de Baixa pressão -
TMMNPM9015D - SISTEMA DE DERIVAÇÃO PARA HIDROCEFALIA Neonatal de Média pressão -
