Triad da Força Medtronic Covidien Valleylab - Semi novo

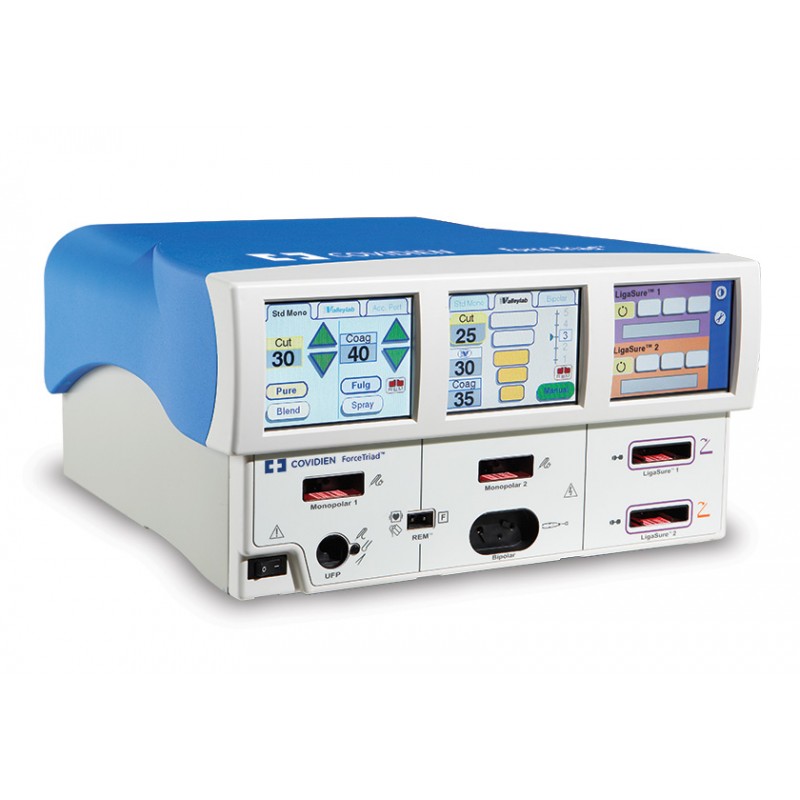

Gerador eletrocirúrgico e Plataforma de energia Valleylab  da Medtronic/Covidien Triad  Force - Trammit Medical Semi novo

Características

A plataforma de energia Covidien Force Triad é um sistema eletrocirúrgico completo que fornece corte eletrocirúrgico e coagulação, funcionalidade bipolar e vedação de vasos em um único gerador. Esta unidade eletrocirúrgica destina-se a procedimentos abertos e laparoscópicos e inclui; TissueFect, ValleyLab e tecnologias de fusão LigaSure. Ele possui uma interface amigável com três telas sensíveis ao toque que permitem ao usuário controlar as funções do sistema.

• Tecnologia de detecção TissueFect para gerenciar com precisão a entrega de energia.

• Tecnologia de fusão de tecido LigaSure aprimorada que funde vasos de até 7 mm, linfáticos, vasculatura pulmonar e feixes de tecido.

• modo alleyLab que fornece uma combinação única de hemostasia monopolar e dissecção.

• Reconhecimento automático do instrumento.

• Compatível com instrumentos eletrocirúrgicos convencionais e todos os instrumentos atuais e novos da LigaSure.

Especificações do Medtronic ForceTriad

General (Geral)

• Configuração de saída: saída de isolamento.

• Refrigeração: Convecção natural e ventilador.

• Display: Três telas sensíveis ao toque LCD.

• Portas de conector: LED iluminados Smart connector leitores

  • Carrinho de plataforma de energia ForceTriad (FT900) Universal.

  • Carrinho de montagem (UC8009) e/ou UC8010 Over-shelf.

  • Sistemas de boom da sala de operações.

  • Qualquer superfície estável e plana, como uma mesa ou carrinho.

Dimensões e Peso do Equipamento

• Altura : 25,5 cm (10 pol.)

• Largura : 45.8 cm (18 pol.)

• Profundidade: 50.8 cm (20 pol.)

• Peso: 13,6 kg (30 lb)

Tono de ativação

• Os níveis de áudio indicados abaixo são para tons de ativação (corte, Valleylab, coag, bipolar e LigaSure Modes) e tons de alarme (alares REM e sistema) a uma distância de um metro.

Volume e frequência

• Volume (ajustável): 45 a 65 dBA

• Corte de frequência: -660 Hz

  • Valleylab: 800 Hz.

  • Coag: 940 Hz.

  • Bipolar: 940 Hz.

  • LigaSure: 440 Hz.

• Duração: Contínuo enquanto o sistema é ativado.

Tone de alarme

• Volume (ajustável): 65 dBA.

• Frequência: -REM: 660 Hz.

  • Regrassp: Dois tons: Alto 985 Hz, Baixo x 780 Hz.

  • Selo Completo: 985 Hz.

  • Alerta de erro/sistema: tom de bipe de 1400 Hz.

  • Duração:

    • REM: Dois tons de 1/2 segundo separados por 1/2 segundo para cada evento REM
    • Reativar/Regrassp: Quatro tonas de 175 msec-alto, baixo, alto-baixo – baixo por 1/2 segundo.
    • Instrumento de verificação: Seis tons de 175 msec – alto, baixo, alto, alto, baixo -Seal Completo: Dois tons de 175 msec separados por 175 msec para cada evento Selo Completo.
    • Alerta de erro/sistema: dois tons de 1/2 segundo separados por 1/2 segundo para cada evento de erro/ alerta do sistema.

Monitor de qualidade de contato REM

• Frequência de interrogatório: 80 kHz a 10 kHz

• Corrente de interrogatório: ? 100?A

• Tensão de interrogatório: 12V RMS

Gama de resistência aceitável

• As medições de resistência REM são de 10% durante a ativação do RF e são 5% quando a saída de RF não é ativada.

• Eletrodo de retorno do paciente REM: 5 a 135 ohms ou até um aumento de 40% na resistência ao contato medido inicial (o que for menor).

• Se a resistência medida estiver fora do intervalo aceitável (s) observado(s) acima, ocorre uma condição de falha REM.

Ativação de alarme REM

• Eletrodo de retorno do paciente REM: Quando a resistência medida excede a faixa padrão de resistência segura (abaixo de 5 ohms ou acima de 135 ohms) ou quando a resistência de contato inicialmente medida aumenta em 40% (o que for menor), o indicador de alarme REM amplia e pisca vermelho e amarelo, um tom soa duas vezes e a saída de RF é desativada. O indicador permanece iluminado de vermelho e amarelo até corrigir a condição que causa o alarme. Em seguida, o indicador ilumina o verde e a saída de RF é ativada.

Autobipolar

• A plataforma de energia ForceTriad está equipada com um recurso bipolar automático que permite a ativação automática da energia bipolar.

• Nota: A função de eletrodo autobipolar requer o uso do cordão bipolar Valleylab E0018.

• Especificações de autobipolar:

  • Frequência de interrogatório: 80 kHz x 10 kHz.
  • Corrente de interrogatório: ? 100 ?A.
  • Impedância de ativação: 20 a 500.
  • Impedância de desativação: Usuário selecionável: 1.500 x 1.800 euros ou 2.200 euros.
  • Precisão de medição: 14% da impedância de ativação de escala total enquanto se interagem ativa acima de 10 watts.
  • + 50%, -14% da impedância de ativação em grande escala enquanto estiver ativa em 10 watts ou abaixo.
  • 5% da impedância de ativação em escala total enquanto estiver digitando inativo.
  • Atraso de chaveamento: Usuário selecionável em incrementos de 500 msec de 0 seg de 0 sec a 0 sec para

Ciclo de Deveres

• Sob as configurações máximas de potência e condições de carga nominal, a plataforma de energia ForceTriad é capaz de operar um ciclo de trabalho de 25% definido como 10 segundos ativo e 30 segundos inativo, em qualquer modo por 4 horas.

• Cuidado de saúde

  • O uso de ciclos de trabalho superiores a 25% (10 segundos ativos seguidos por 30 segundos inativos) aumentará o risco de que o acúmulo de calor sob um eletrodo de retorno possa ser alto o suficiente para ferir o paciente. Não ative continuamente por mais de um minuto.

Corrente de vazamento de baixa frequência (50/60 Hz)

• Corrente da fonte do indecremento, terreno aberto ?300 ?A.

• Corrente de origem, leads do paciente, todas as saídas

  • Polaridade normal, terra intacta: 10 ?A.

  • Polaridade normal, terra aberta: ? 50 ?A.

  • Polaridade reversa, terra aberta: ? 50 ?A.

  • Tensão de rede na parte aplicada: 50 ?A.

• Pia de corrente na linha alta, todas as entradas ?50 ?A

Poder de entrada

100-120 Volt em

• Temperatura máxima de VA na tensão nominal:

  • Ocioso: 52 VA

  • Bipolar: 450 VA

  • Corte: 924 VA

  • Coag: 530 VA

• Tensão de entrada, intervalo de registro completo:

  • 90-132 Vac

• Tensão de entrada, faixa de operação:

  • 85-132 Vac em inglês

220-240 Volts

• Temperatura máxima de VA na tensão nominal:

  • Ocioso: 52 VA

  • Bipolar: 450 VA

  • Corte: 924 VA

  • Coag: 530 VA

• Tensão de entrada, intervalo de registro completo:

  • 208-264 Vac jogo:

• Tensão de entrada, faixa de operação:

  • 170-264 Vac jogo:

100-120 Volt em

• Corrente da rede (máximo):

  • Ocioso: 0,4 A

  • Bipolar: 2,0 A

  • Corte: 7,0 A

  • Coag: 4.0 VA

  • LigaSure: 5.0 VA

• Faixa de frequência da linha principal (Nominal):

  • 50 Hz a 60 Hz

• Fusíveis (2): 5mm x 20 mm A8, 250 V:

  • Apre-imorte rápido

• Cabo de alimentação: 3 pinos de grau de hospital:

  • Conector em inglês

220-240 Volts

• Corrente da rede (máximo):

  • Ocioso: 0,2 A

  • Bipolar: 1.0 A

  • Corte: 3,5 A

  • Coag: 2,0 VA

  • LigaSure: 2.5 VA

• Faixa de frequência da linha principal (Nominal):

  • 50 Hz a 60 Hz

• Fusíveis (2): 5mm x 20mm A8, 250 V:

  • Apre-imorte rápido

• Cabo de alimentação: 3 pinos de grau de hospital:

  • Conector em inglês

• OBS: Verificar itens que acompanha
